第三節系統安裝

第３.３.１條法蘭密封墊應選用彈性好、不透氣、不產塵的材料，嚴禁采用乳膠海綿、泡沫塑料、厚紙板、石棉繩、鉛油、麻絲以及油氈紙等含開孔孔隙和易產塵的材料。密封墊厚度根據材料彈性大小決定，一般為４～６ｍｍ。一對法蘭的密封墊規格、性能及厚度應相同。嚴禁在密封墊上刷涂涂料。

第３.３.２條法蘭密封墊應盡量減少接頭。接頭采用階梯形或企口形，并涂密封膠，如圖３.３.２所示。密封墊應擦拭干凈后，涂膠粘牢在法蘭上，不得有隆起或虛脫現象。法蘭均勻壓緊后，密封墊內側應與風管內壁相平

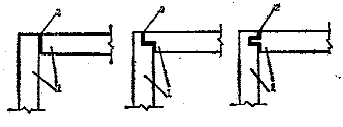

圖３.３.２法蘭密封墊接頭

第３.３.３條風管上成對法蘭的擰緊力矩要大小一致，安裝后不應有松緊不勻的現象。

第３.３.４條經清洗干凈包裝密封的風管及其部件，安裝前不得拆卸。安裝時拆開端口封膜后，隨即連接好接頭；如安裝中間停頓，應將端口重新封好。

第３.３.５條風閥、消聲器等部件安裝時必須清除內表面的油污和塵土。

第３.３.６條風閥的軸和閥體連接處縫隙應有密封措施，閥的各部分（包括外框、活動件、固定件及連接螺釘、螺帽、墊片等）表面應做鍍鉻、鍍鋅或噴塑處理，葉片及密封件表面應平整、光滑，葉片開啟角度應有明顯標志。

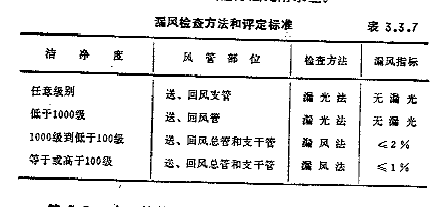

第３.３.７條凈化空調系統風管安裝之后，在保溫之前應進行漏風檢查。當設計對漏風檢查和評定標準有具體要求時，應按設計要求進行。無具體要求時，應根據潔凈度級別的高低按表

３.３.７的規定進行。具體檢查試驗方法見附錄三。

第３.３.８條擦拭凈化空調系統內表面應采用不易掉纖維的材料。

第３.３.９條保溫層外表面應平整、密封、無脹裂和松弛現象。潔凈室內的風管有保溫要求時，保溫層外應做金屬保護殼。保護殼的外表面應光滑不積塵，便于擦拭，接縫必須密封。保溫施工時不得在風管壁上開孔和上螺釘，不得破壞系統的密閉性。風閥和清掃孔的保溫措施不應妨礙閥和門的開啟。

第３.３.１０條高效過濾器送風口尺寸必須符合設計要求。安裝前應清洗干凈。需在潔凈室內安裝和更換高效過濾器的送風口，風口翻邊和吊頂板之間的接縫應加密封墊。在技術夾層內安裝和更換高效過濾器的風口，安裝前應配合土建施工預埋短管，短管和吊頂板之間如有裂縫必須封堵好。詳見圖３.３.１０。風口表面涂層破損的不得安裝。風口安裝完畢應隨即和風管連接好，開口端用塑料薄膜和膠帶密封。

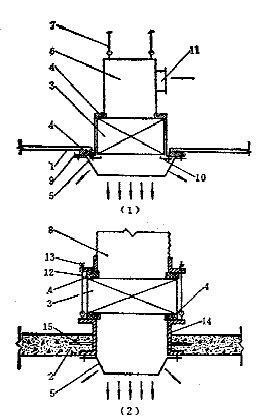

圖３.３.１０高效過濾器送風口安裝示意圖

（１）在潔凈室內安裝和更換過濾器的送風口

（２）在吊頂內安裝和更換過濾器的送風口

１輕質吊頂；２ 鋼筋混凝土頂板；３ 高效

過濾器；４密封墊；５ 擴散板；６ 靜壓箱

７ 拉桿；８柔性短管；９ 風口翻邊；

                                                                                   10 壓塊；１１連接風管；１２ 螺桿；１３ 螺母；
