第一章：方案概述

1.1 建設背景

2020 年 1 月武漢爆發新型冠狀病毒疫情，病毒具有人傳人、醫務人員感染、一定范圍社區傳播特點，疫情已經擴散至全國各地。全國各地在迅速地徹底執行中央決策和部署下，在各級黨政領導干部堅守崗位，靠前指揮下，在全國各級醫療機構和奮戰在一線的醫護人員的努力下，疫情得到了良好的控制，全國各大企事業單位陸續開始復工復產，學校也面臨著開學的到來。學校是人員重要的聚集地點，一旦學校發生疫情將會對目前各地抗疫取得的成果毀于一旦。所以各地政府和領導對學校的防疫尤為重視。對病毒攜帶者早發現早隔離早治療控制傳染是最好的解決方式。

2020 年 1 月 20 日，國務院部署肺炎疫情防控工作：落實重點場所測體溫、消毒滅菌等措施，多部門聯防聯控。

1 月 21 日，交通運輸部召開部務會，督促各級交通運輸部門在聯防聯控工作機制下，配合衛生健康部門在交通樞紐客運場站提供場地設置旅客體溫監測設施、車站全面消毒和人員進站消毒措施。

1.2 現狀分析

新型冠狀病毒攜帶和感染者具有共同的病例特征：發熱和咳嗽，i通過呼吸道和空氣飛沫傳播，傳染性強，速度快。在臨場醫學中，對病人篩選排查主要通過測體溫，對病人通過酒精、84 等消毒液劑進行消毒。如若依然使用醫院中的測溫和消毒方式進行體溫測量和消毒， 和以達到監測和報警的作用，其耗費的人力、設備成本巨大，且被感染風險高、檢測效率低、消毒效果差很難達到預防和警示的作用。

1.3 建設目標

針對學校開學以后普遍存在著對每一位學生的體溫測試和人體消毒，使用消毒液、酒精、次氯酸鈉等消毒對孩子身體有損害；濟南三科智能化工程有限公司憑借多年的醫院凈化工程的經驗在消毒滅菌方面技術的積累和總結，在疫情嚴峻挑戰之下，經過三科研發人員的努力研發生產出一款高效消毒滅菌測溫艙，解決了測溫消毒滅菌等一系列問題，減少了人員的工作強度，消除了消毒劑對人體的傷害，從而有效的降低了人與人之間的傳染機率，為保證學生身體健康，正常開展正常的教學秩序做出了重要貢獻。 圍繞“高精度、高效率，低成本，靈活布控、安全可靠”幾個方面，實現“有效預防、及時控制和消除突發公共衛生事件及其危害”的宏偉建設目標.

1.4 設計原則

 三科高效消毒滅菌測溫艙采用等離子消毒殺菌，氣體在加熱或強電場的作用下產生高度電離的電子云，其中活性自由基和射線對微生物有很強的廣譜殺滅作用；高效過濾，物理阻隔，無副作用；紅外感應測溫穩定可靠，預設值報警溫度值，當被測溫人員檢測溫度高于設定之后，系統會發出報警信息，讓疫情值班人員第一時間對發熱人員進行

下一步的監管措施。

1） 實用性

依照用戶要求，堅持實用性為主的原則，系統務必完全滿足涉及公共場所各種場景人體測溫和消毒滅菌的實際需求，在適當考慮未來發展需求的前提下，避免盲目追求系統設計超前性和設備豪奢性，統籌規劃，實事求是。

2） 安全性

系統的建設需要融合以往建設經驗，結合國家突發公共衛生事件應急 決策指揮系統的具體應用需求，使用具有成熟應用實踐的凈化場所內， 選用具備高可靠性、高安全性，具有數萬小時平均無故障時間的設備， 同時為關鍵設備、關鍵部件設計冗余備份。建立健全系統安全穩定運 行保障機制、建設艙內消毒滅菌運行故障預案，全方位多角度保障系 統的順利運行。

3） 先進性

系統設計應遵循系統工程的設計準則，通過科學合理的設計，既防止片面追求某一高指標，又充分體現系統的先進性，選用先進、成熟、可靠的設備，均大程度地采用成熟、可繼承、具備廣闊發展前景的先進消毒滅菌技術，搭建可升級、可擴展、可兼容的系統和應用平臺， 構建數字化、高效化和智能化的學校消毒一體化系統。

4） 開放性

系統設計采用標準化設計，嚴格遵循相關技術的國際、國內行業標準， 確保系統之間的透明性和互聯互通，并充分考慮與其它檢測和消毒設

備的連接。在設計和設備選型時，將科學預測未來擴容需求，進行余量設計。

第二章 需求分析

2.1 快速體溫檢測的需求

在臨床實踐中，體溫是一項重要的生理指標。體溫的變化通常標志著疾病的發生、發展和轉歸。由于發熱是包括某些傳染性疾病在內的很多疾病的前驅癥狀，發熱在公共衛生領域特別是疾病監測工作中至關重要，因此發熱也是此次新冠病毒開展癥狀監測的一項重要指標。用于測量人體溫度的儀器儀表大致分為兩種類型，分別是接觸式的和非接觸式的。接觸式的儀器在用于公共場所人體檢測時存在以下缺點：

1. 測溫速度慢，需要人為干預，逐一進行單體測溫；

2. 測量時需要和被測對象接觸，往往由于在使用時消毒不徹底，出現交叉感染的情況；

隨著檢測技術的成熟，人臉識別測溫技術被廣泛應用于公共場所的人體測溫，其中近距離紅外測溫技術已經普遍成熟在各行業應用，存在以下優點：

1. 測量速度快，通常檢測時間小于 1 秒；

2. 檢測率高，可連續對多個人進行體溫檢測；

3. 測量過程中不需要和被測對象接觸，不會因為消毒不徹底出現交叉感染的情況；

4、可對系統設置成，自動判斷是否佩戴口罩，對被檢測的人員進行判斷是否佩戴口罩進行語音提醒。

5、通過高精度的紅外溫度檢測并完美結合人臉、身份證等智能門禁、考勤等功能，實現無接觸式人體溫度快速檢測、登記、記錄等功能，

因此，在公共場所如車站、地鐵站、高鐵站、機場、輪渡碼頭、學校等場所，通常選擇采用非接觸式體溫測量方式，用于對出入口行人進行快速測量，及時發現體溫異常人員，執行快速干預手段，防止病毒疫情在公共場所下出現大范圍感染人員擴散的危險。同時最大程度上保護在公共場所進行疫情保障的管理人員，防止內部人員頻繁接觸人體，出現被感染病毒的情況發生。

2.2 快速人員消毒滅菌的需求

在全面復工復產復學的大軍之下，對人體進行快速消毒滅菌是各級政府和各級防疫部門面臨的重大難題，即能提高消毒滅菌的效率又能對人身體沒有任何損傷是需要解決的問題，現在市面上采用消毒的措施有主要有以下幾種消毒滅菌措施，但都存在著各自的缺點：

1） 、次氯酸鈉消毒：俗稱“雙氧水”具有腐蝕作用，對人體有損傷。

2） 、酒精消毒：濃度 75%以上的酒精消毒，對人體以及消毒環境存在著安全隱患。

3） 、臭氧消毒：臭氧是一種淡藍色氣體，較強氧化作用，其分解產生的氧原子可以氧化、穿透細菌細胞壁而殺死細菌。廣譜殺菌但不能除塵，室內必須無人環境下才能使用，損壞多種物品，對表面微生物作用小。對人呼吸道有危害。

4） 、紫外線消毒：應用于空調系統，由于空氣流速高，細菌受照劑量小，只能除菌不能除塵，有臭氧發生。WHO、歐盟GMP 都宣布其為通常不被接受的方法，更不能作為最終滅菌。

在三科公司經過多年的凈化經驗積累，對手術室凈化消毒，生物實驗室凈化消毒，藥品食品車間凈化消毒的經驗總結，采用強電場等離子消毒方式是最安全可行的消毒措施。等離子消毒在加熱或強電場的作用下產生高度電離的電子云，其中活性自由基和射線對微生物有很強的廣譜殺滅作用。

優點：

1） 、快速高效消毒滅菌，不使用任何的消毒劑。

2） 、采用的等離子消毒機是使用在手術室內的醫療設備，進過多年的使用測試，對人體沒有任何的毒副作用。

3） 、對人體進行全面高效的消毒滅菌，人體所穿衣服，所帶帽子， 口罩和人體裸漏在外的皮膚表面都能起到消毒滅菌的作用。避免的衣服所帶病毒的感染。

4） 、不僅對新冠病毒有消毒作用，對流感病毒和其他病毒細菌都有消殺作用。

第三章 產品總體設計

濟南三科智能化工程有限公司憑借多年醫療凈化行業經驗和智能化測溫技術創新，實現以現代信息技術為支撐，建成覆蓋各種公共場所場景的快速檢測、消毒滅菌應用功能完備的人體測溫、消毒預警管控

體系。結合當下生物識別技術、人體消毒原理等技術手段，圍繞“高精度、高效率，低成本，靈活布控、安全可靠”幾個方面，將實現“有效預防、及時發現控制和及時消毒滅菌，消除突發公共衛生事件及其危害”的建設目標。

3.1 產品系統架構

圍繞公共衛生突發事件下的人體測溫預警管控和人體消毒滅菌的建設要求，三科高效消毒滅菌測溫艙介紹如下：

工作原理：

1） 、紅外感溫探頭對人體進行有效測溫，當人體溫度正常時觸發紅外感應開關，開門進入消毒艙內。

2） 、艙內空氣在風機的作用下循環經過各個消毒凈化模塊，最終輸出清新空氣：

      3） 、初中效過濾器主要過濾毛發粉塵，等大顆粒塵埃；

4） 、高效過濾器主要用于捕集 0.5um 以下的顆�；覊m及各種懸浮物進行過濾。

5） 、等離子體模組可有效殺滅空氣中的各種細菌、病毒、真菌等病原微生物；

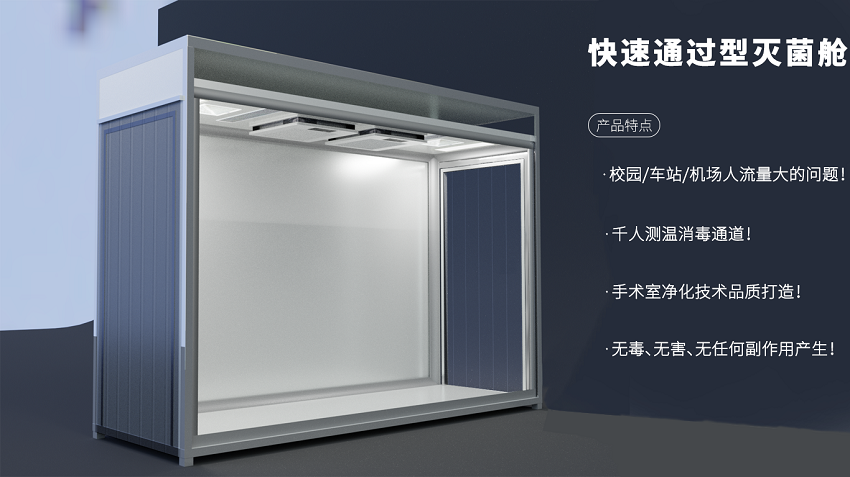

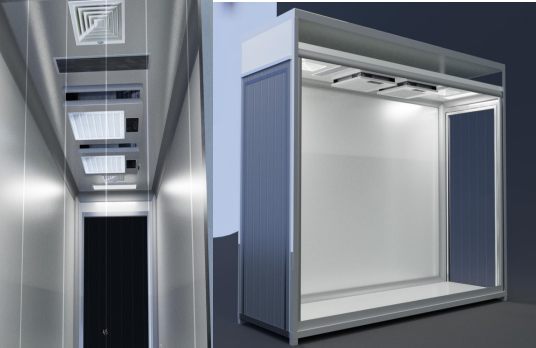

3.1 消毒艙參數

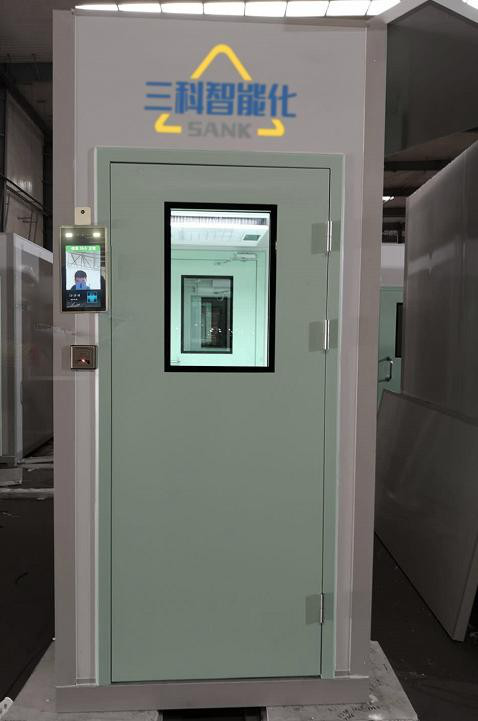

1）、艙體構成：人臉識別測溫儀、消毒艙由艙體、進出凈化門、流程解說器、照明節能燈、等離子消毒器等六部分。

2）艙體尺寸：長寬高 2.4 米×1.2 米×2.4 米

3） 艙體材料：選用凈化彩鋼板，凈化專用門。

4） 進入艙體：自動感應，非觸控式。

5） 紅外測溫儀：感測溫差在+—0.3 度之間，高效穩定。

6） 艙內參數：處理風量達 1500m3/h，每分鐘空氣循環 6.25 次，自凈時間低于 30 秒。艙體接電環境：220V 市電，功率 280W。

第四章 高效消毒滅菌測溫艙產品設計

4.1 應用場景



針對有專業人員值守的測溫站，如客運站、火車站、地鐵站、機場、學校、商場、工廠等安檢入口人員有序通行場景，僅需在每個入口處部署一臺高效消毒滅菌測溫艙接入市電即可實現對過檢人員體溫檢測和人員消毒滅菌功能，如體溫異常則報警提醒值守人員進行進一步處置。

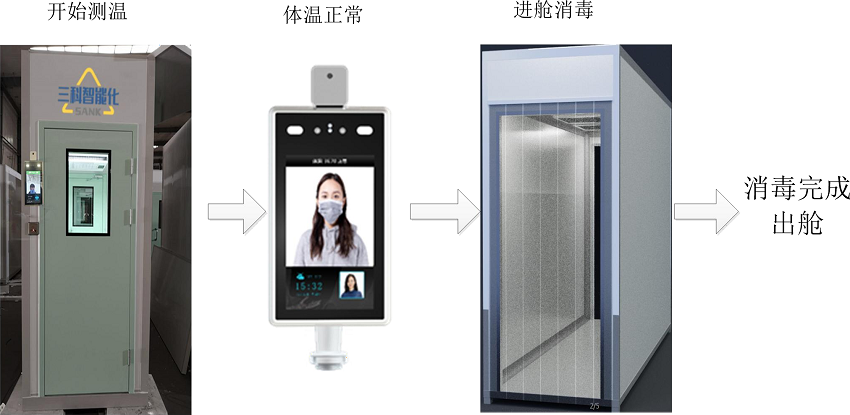

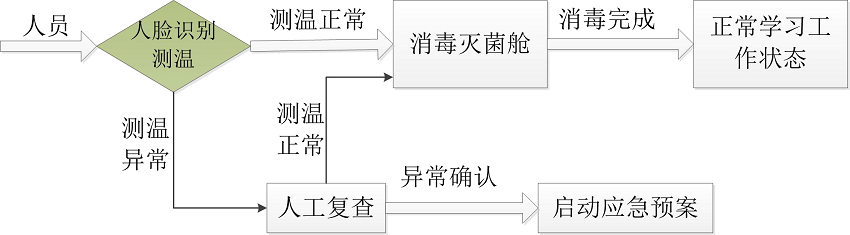

4.2 檢測流程

4.1 產品功能

1） 、高壓靜電場消毒系統

無需酒精，無需消毒劑，高壓靜電場等離子技術，消毒、滅菌率達到

99.9%。

2） 、高效空氣過濾系統

高效過濾—凈化空氣，等離子--產生清新空氣，對身體無任何傷害，

不需要任何耗材。

3） 、快捷自凈處理系統

處理風量達 1500m3/h，每分鐘空氣循環 6.25 次，自凈時間低于 30秒。

4） 、非觸式進入系統

經人臉識別測溫機識別測溫后，如溫度正常則消毒艙的門體會自動開啟，被檢測人員進入艙內，開始跟著語音指導進行消毒過程。

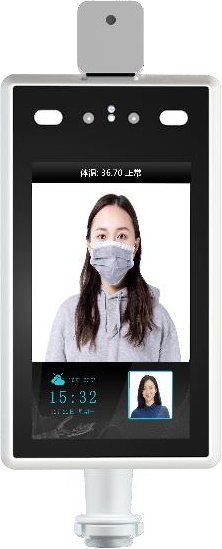

5） 、人臉識別測溫

· 非接觸自動體溫檢測，刷人臉同時進行高精度的紅外人體溫度采集，快速高效；

· 溫度測量范圍 30-45（℃）精度±0.3 （℃）

· 自動識別未戴口罩人員，并實時預警；

· 支持中距離測溫，高溫實時預警；

· 支持溫度數據SDK 以及HTTP 協議對接；

· 自動登記、記錄信息，避免人工操作，提高效率和減少遺漏信息；

· 支持雙目活體檢測

· 獨有的人臉識別算法精準識別人臉，人臉識別時間＜500ms

· 支持強逆光環境下人員運動追蹤曝光，支持機器視覺光學寬動態

≥80dB；

· 采用 Linux 操作系統，系統穩定性更好

· 接口協議豐富，支持 Windows/Linux 等多種平臺下的 SDK 及

HTTP 協議

· 7 英寸 IPS 高清顯示屏

· IP34 級防塵、防水

· 平均無故障運行時間 MTBF＞50000 H

· 支持 22400 張人臉比對庫及 100000 條人臉識別記錄

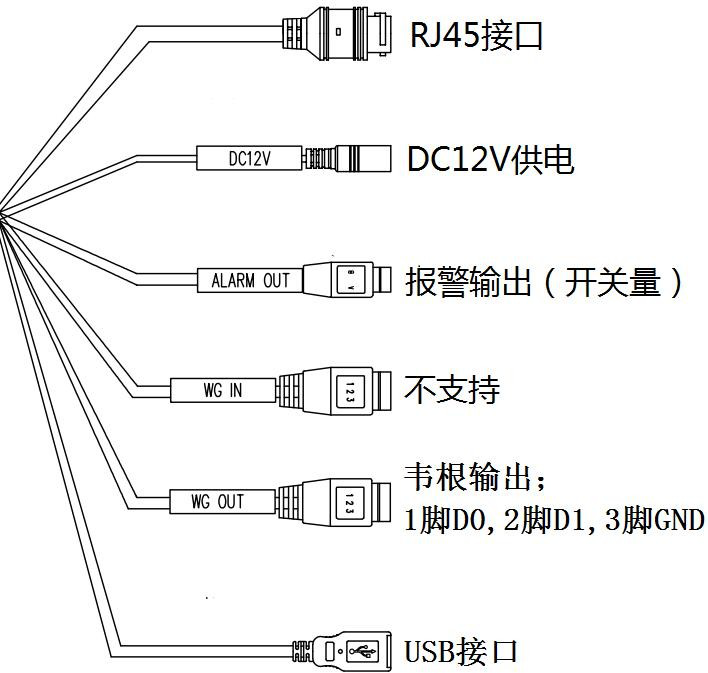

· 支持一路韋根輸入，一路韋根輸出

· 支持透霧,3D 降噪，強光抑制,電子防抖,并具有多種白平衡模式, 適合各種場景需求

· 支持電子語音播報（人體體溫特征正�；虺�高報警，人臉識別驗證結果）

通過紅外（非接觸式方式），對進入測溫范圍的人員進行人體溫度檢測。如發現溫度異常個體，測溫主機會觸發觸發聲光報警，提醒現場工作人員進一步處置。

1） 、場景兼容性強

專用消毒通道，適用于各種進出口防疫控制，適用于人員密集出入口。
